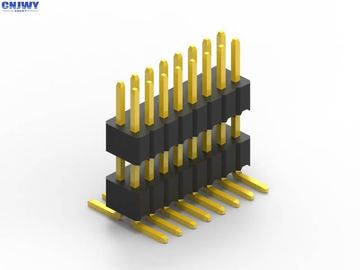

사용자 정의 1.27 피치 핀 헤더, 2 핀 50 핀 보드 보드 커넥터

이중 플라스틱 PCB 헤더 커넥터 이중 행 SMT 타입 블랙 단열

사양:

1발사:1.27mm ((0.079')

2커넥터 이름: PCB 커넥터/핀 헤더

3단열물질: PA6T UL 94-V0

4접촉 재료: 구리 합금

5: 장착형: SMD/SMT

6: 행 번호: 두 번

7: 접촉 끝: 금 위 니켈

8끝: 용접기

9색상 표준 (검은) 또는 사용자 정의

10: 현재 등급:1.0 AMP

11: 저항 전압: 500V AC/DC

12: 접촉 저항: 20mΩ 최대

13: 접촉 형태: 정사각형 핀

14: 핀 길이: 사용자 정의

15: 핀 사용 가능: 2 핀에서 50 핀

PCB 커넥터란 무엇인가요?

인쇄 회로 보드 커넥터 (PCB 커넥터) 는 PCB에 장착된 연결 시스템이다. 일반적으로 PCB 커넥터는 하나의 PCB에서 다른 PCB로 신호 또는 전력을 전송하는 데 사용됩니다.또는 장비 구성의 다른 소스에서 PCB로 또는 PCB에서그들은 PCB가 서로 단단히 연결되지 않고 생산 과정에서 나중에 조립 될 수 있기 때문에 제조를위한 설계의 쉬운 방법을 제공합니다.

PCB 커넥터 방향

용어 PCB 커넥터 (PCB Connector) 는 일반적으로 직사각형 레이아웃의 기본 멀티핀 연결 시스템을 의미합니다.PCB 커넥터의 짝짓기 쌍은 보드에서 보드 또는 케이블에서 보드 (wayable-to-board) 를 위한 것입니다보드-투-보드 레이아웃은 PCB 연결 방향의 범위를 줄 수 있습니다. 모두 90도 인크림에 기반합니다.

• 평행 또는 중간 ∙ 둘 다 수직으로 연결된다.
• 90도, 오른쪽 각, 모보드와 딸보드 ∙ 한 개의 커넥터는 수직, 한 개의 커넥터는 수평
• 180도, 코플라너, 엣지에서 엣지까지 두 커넥터 모두 수평 방향입니다.

PCB 커넥터의 다른 이름

PCB 커넥터는 PCB 인터커넥트 제품으로 알려져 있습니다. 연결의 두 쪽에 대해서도 특정 용어가 사용됩니다. 남성 PCB 커넥터는 종종 핀 헤더로 불립니다.그들은 단지 나뭇가지의 줄일 뿐이라여성 PCB 커넥터는 소켓, 수신기, 또는 심지어 (미미하게) 헤더 수신기라고 불릴 수 있습니다.

왜 CNJWY 를 선택 합니까?

1자동 생산

80% 이상의 CNJWY 제품은 자동 조립 라인을 통해 만들어집니다. 지능이 점점 더 널리 사용됨에 따라, 우리는 단지 시대의 발전에 적응 할 수 있습니다.그래서 우리는 우리의 고객에게 가장 적합한 제품을 제공할 수 있습니다.

2- 시간대로 배달

모든 고객은 독특합니다. 그래서 우리는 고객이 제공하는 모든 기회를 소중히 여기기 위해 모든 배달을 시간 내에 해야 합니다.

3가치 창출

사업은 긴 여정과 같습니다. 가치는 길 위의 견해입니다. 고객을위한 가치를 만드는 것은 상호 이익이 우리의 목표이기 때문에 회사에 가치를 만드는 것입니다.

4즉각적인 반응

모든 사람들이 가끔씩 곤경에 빠질 수 있습니다. 일시간과 마찬가지로요. 즉각적인 반응은 고객들이 당분간 겪는 문제를 해결할 수 있습니다.

제품 사용:

남성 핀 헤더는 자동차, 의료 장비, 컴퓨터 등과 같은 다양한 산업에서 널리 사용됩니다. 아래 그림은 응용 시나리오입니다. 그림은 제한입니다.더 자세한 내용은 우리의 판매 팀과 직접 연락 할 수 있습니다.
