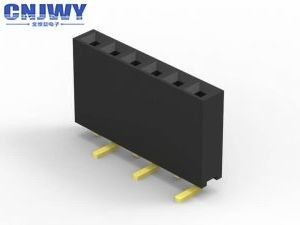

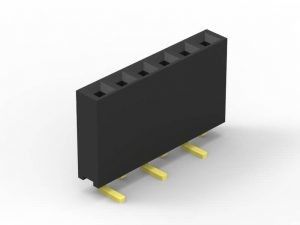

평면 핀 PCB 헤더 커넥터 2 핀에서 50 핀 2.54mm 피치 컴퓨터

2.54 피치 PCB 헤더 커넥터 단열 SMT 타입 금 플래시

PCB 커넥터란 무엇인가요?

인쇄 회로 보드 커넥터는 연결 시스템으로, 하나의 PCB에서 다른 PCB로 신호 또는 전력을 전송하거나 장비 구성의 다른 소스에서 PCB로 또는 PCB로 전송하는 데 사용됩니다.PCB는 서로 연결되지 않고 생산 과정에서 나중에 조립 될 수 있기 때문에, 제조를 위한 설계의 쉬운 방법을 제공합니다.

PCB 커넥터 방향

용어 PCB 커넥터 (PCB Connector) 는 일반적으로 직사각형 레이아웃의 기본 멀티핀 연결 시스템을 의미합니다.PCB 커넥터의 짝짓기 쌍은 보드에서 보드 또는 케이블에서 보드 (wayable-to-board) 를 위한 것입니다보드-투-보드 레이아웃은 PCB 연결 방향의 범위를 줄일 수 있습니다. 모두 90도 인크림에 기반합니다.직각, 모보드에서 딸보드 ∙ 하나의 커넥터는 수직, 하나는 수평;180도, 코플라너, 엣지-투-엣지 ∙ 두 커넥터는 수평 지향이다.

PCB 커넥터의 다른 이름

PCB 커넥터 (PCB Connector) 는 PCB 인터커넥트 제품 (PCB Interconnect product) 으로 알려져 있습니다. 연결의 양쪽을 위해 특정 용어도 사용됩니다. PCB 커넥터에는 몇 가지 다른 이름도 있습니다.남성 PCB 커넥터 일반적으로 핀 헤더로 표시됩니다, 그들은 단순히 핀의 줄이기 때문에, 여성 PCB 커넥터 소켓, 수용체, 또는 심지어 (미미하게 혼란스러워) 헤더 수용체로 이름.

사양:

1발사:2.54mm ((0.01')

2커넥터 이름: PCB 커넥터/여성 헤더

3단열물질:PBTUL 94-V0

4접촉 재료: 구리 합금

5장착형: SMT

6행 번호: 단자

7연락 끝: 금 위 니켈

8종료: 솔더

9색상: 검정색

10현재 등급:3.0 AMP

11전압: 500V AC/DC

12접촉 저항: 20mΩ 최대

13연결 모양: 정사각형 핀

14. 핀 길이: 사용자 정의

15핀 사용 가능: 2 핀에서 50 핀

왜 CNJWY 를 선택 합니까?

자동 생산

80% 이상의 CNJWY 제품은 자동 조립 라인을 통해 만들어집니다. 지능이 점점 더 널리 사용됨에 따라, 우리는 단지 시대의 발전에 적응 할 수 있습니다.그래서 우리는 우리의 고객에게 가장 적합한 제품을 제공할 수 있습니다.

배달on 시간

모든 고객은 독특합니다. 그래서 우리는 고객이 제공하는 모든 기회를 소중히 여기기 위해 모든 배달을 시간 내에 해야 합니다.

가치 를 창출 하라

사업은 긴 여정과 같습니다. 가치는 길 위의 견해입니다. 고객을위한 가치를 만드는 것은 상호 이익이 우리의 목표이기 때문에 회사에 가치를 만드는 것입니다.

즉각적 인 반응

모든 사람들이 가끔씩 곤경에 빠질 수 있습니다. 일시간과 마찬가지로요. 즉각적인 반응은 고객들이 당분간 겪는 문제를 해결할 수 있습니다.

제품 사용:

PCB 헤더 커넥터는 자동차, 의료 장비, 컴퓨터와 같은 다양한 산업에서 널리 사용됩니다. 아래 그림은 응용 시나리오입니다. 그림은 제한입니다.더 자세한 내용은 우리의 판매 팀과 직접 연락 할 수 있습니다.
