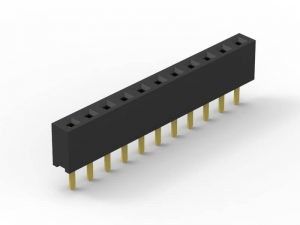

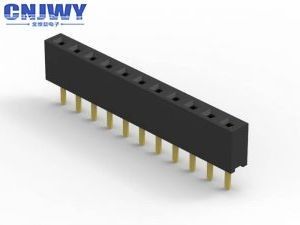

단일 행 40 핀 여성 커넥터, 플라스틱 사각형 핀 여성 헤더 소켓

40pin 여성 헤더 커넥터 단일 행 플라스틱 높이 8.5mm

사양:

1발사:2.54mm ((0.1')

2커넥터 이름: PCB 커넥터/여성 헤더

3단열물질:PA6T+30%GF UL 94-V0

4접촉 재료: 구리 합금

5: 장착형: 구멍을 통해

6: 줄 번호: 단자

7: 접촉 끝: 금 위 니켈

8끝: 용접기

9색상: 검정색

10: 현재 등급:3.0A

11: 저항 전압: 500V AC/DC

12: 접촉 저항: 20mΩ 최대

13: 접촉 형태: 정사각형 핀

14: 핀 사용 가능: 2pin에서 80pin

15단열 저항: 1000MΩ 분

PCB 커넥터란 무엇인가요?

인쇄 회로 보드 커넥터는 연결 시스템으로, 하나의 PCB에서 다른 PCB로 신호 또는 전력을 전송하거나 장비 구성의 다른 소스에서 PCB로 또는 PCB로 전송하는 데 사용됩니다.PCB는 서로 연결되지 않고 생산 과정에서 나중에 조립 될 수 있기 때문에, 제조를 위한 설계의 쉬운 방법을 제공합니다.

PCB 커넥터 방향

용어 PCB 커넥터 (PCB Connector) 는 일반적으로 직사각형 레이아웃의 기본 멀티핀 연결 시스템을 의미합니다.PCB 커넥터의 짝짓기 쌍은 보드에서 보드 또는 케이블에서 보드 (wayable-to-board) 를 위한 것입니다보드-투-보드 레이아웃은 PCB 연결 방향의 범위를 줄일 수 있습니다. 모두 90도 인크림에 기반합니다.직각, 모보드에서 딸보드 ∙ 하나의 커넥터는 수직, 하나는 수평;180도, 코플라너, 엣지-투-엣지 ∙ 두 커넥터는 수평 지향이다.

PCB 커넥터의 다른 이름

PCB 커넥터 (PCB Connector) 는 PCB 인터커넥트 제품 (PCB Interconnect product) 으로 알려져 있습니다. 연결의 양쪽을 위해 특정 용어도 사용됩니다. PCB 커넥터에는 몇 가지 다른 이름도 있습니다.남성 PCB 커넥터 일반적으로 핀 헤더로 표시됩니다, 그들은 단순히 핀의 줄이기 때문에, 여성 PCB 커넥터 소켓, 수용체, 또는 심지어 (미미하게 혼란스러워) 헤더 수용체로 이름.

왜 CNJWY를 선택합니까?

1고품질 보증

CNJWY는 수년 동안 ISO9001 인증서에 맞는 고품질 제품을 제공하는 것을 목표로 품질 관리 시스템을 개선하는 데 초점을 맞추고 있습니다.

2경쟁력 있는 가격

우리는 전류, 스탬핑, 주사 조형, 조립을 포함한 전체 생산 프로세스를 갖추고 있습니다. 우리의 경쟁력 있는 가격을 보장하기 위해.

3맞춤형 포장

모든 제품은 귀하의 요구에 따라 맞춤형 포장재에 사용할 수 있습니다.

4빠른 배송

가장 효율적인 생산은 빠른 배달을 가능하게 합니다. 이는 납품 시간을 항상 예상보다 앞당길 수 있습니다.

제품 사용:

일반적으로, 적절한 핀 헤더와 함께 여성 헤더는 전자 산업에서 생성 모듈을 완료하는 데 사용됩니다. 아래와 같이 응용 범위의 일부를 찾을 수 있습니다.
