| 원래 장소: | 중국 |
| 브랜드 이름: | JWY |
| 인증: | UL/SGS/RoHS/REACH |
| 모델 번호: | ST254-1R-BRK-40S |
| 최소 주문 수량: | 2Kpcs |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | PE/Tray/Tube/Tape/Reel 패키징 |
| 배달 시간: | 7 내지 15 근무일 |
| 지불 조건: | T/T 및 서부 동맹 |
| 공급 능력: | 일 당 100000pcs |
| 정점: | 2.54mm | 행의 수: | 단일 행 |
|---|---|---|---|
| 최대 핀 수: | 40핀 스트립 | 이탈형: | V-그루브 득점 |
| 현재 등급: | 3.0A | 접촉저항: | 최대 20mΩ |
| 절연저항: | 1000MΩ 민 | 내전압: | 500V AC/DC |
| 작동 온도: | -40℃에 +105℃ | 접촉 물질: | 놋쇠 |
| 접촉 도금: | Ni 에 Au 또는 스킨 | 절연체 재료: | PA6T+30%GF UL94V-0 |
| 장착 유형: | 구멍을 통해 | ||
| 강조하다: | 분리된 핀 헤더,스냅오프 헤더 스트립,커스터마이징 가능한 길이 커넥터 |
||

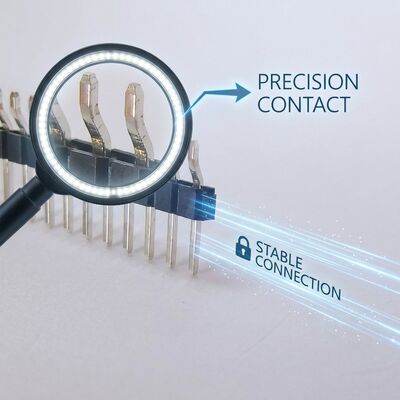

우리의 분단식 단열 남성 핀 헤더 스트립 커넥터 2.54mm Pitch 40-Pin Customizable Length는 까다로운 전자 애플리케이션에서 신뢰할 수있는 보드-투-보드 및 와이어-투-보드 연결을 위해 설계된 정밀 엔지니어링의 상호 연결 솔루션을 나타냅니다.고온 PA6T 열탄화 단열과 정밀 스탬프 된 청동 접촉으로 제조되었습니다.이 커넥터 시리즈는 광범위한 운영 조건에서 일관된 전기 성능을 제공합니다.모든 커넥터는 접촉 저항 측정, 단열 저항 테스트,국제 표준에 부합하는 것을 보장하기 위해 확대 아래 시각 검사.
접촉 시스템은 고전도성 구리 합금 핀을 사용하며, 닉일 하판 위에 선택적으로 금이나 진을 접착합니다.산업 기준을 초과하는 우수한 퇴색 저항과 신뢰할 수있는 짝짓기 주기를 제공합니다.우리의 자동 조립 라인은 정밀 삽입 기술을 사용하여 일관성있는 핀 정렬과고용량 생산 환경에서 PCB의 성공적인 장착을 위한 중요한 요소방열체는 UL94V-0 등급 PA6T 물질로 30% 유리 섬유로 강화 된 것으로 만들어졌습니다.105°C까지의 연속 작동 온도에서 뛰어난 열 안정성을 제공하며 차원 정확성을 유지합니다..
주요 특징| 매개 변수 | 사양 |
|---|---|

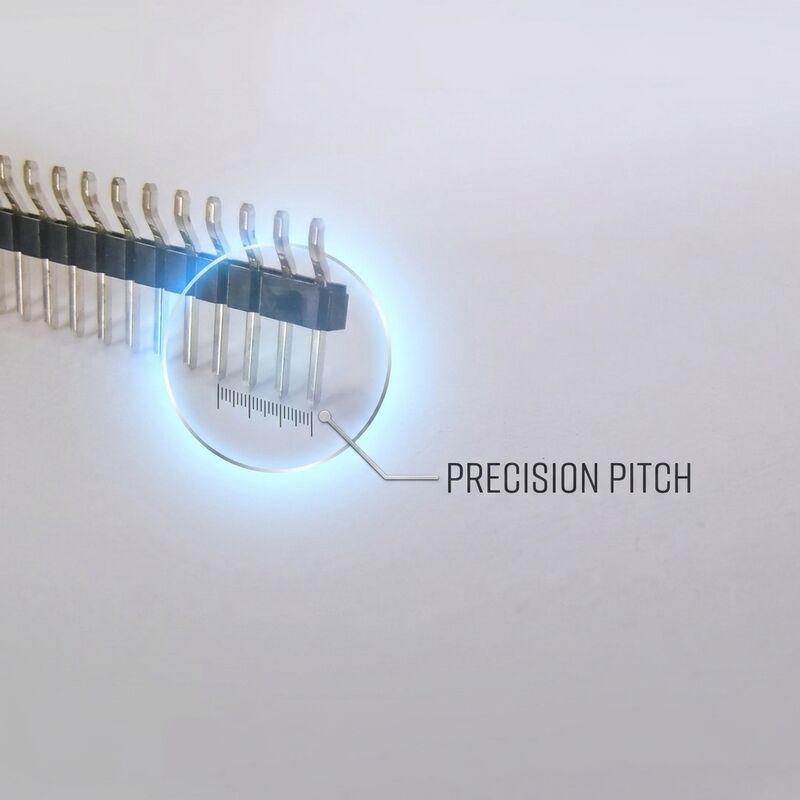

| 피치 | 20.54mm (0.100in) |
| 행 수 | 단일 행 |
| 최대 핀 수 | 40 포지션 (스트립) |
| 분단형 | V-그루브 득점 |
| 현재 등급 | 3.0A 접촉당 |
| 접촉 저항 | ≤20mΩ 최대 |
| 단열 저항 | ≥1000MΩ 분 |
| 전압을 견딜 수 있습니다 | 500V AC/DC |
| 작동 온도 | -40°C ~ +105°C |
| 접촉물질 | 금속 합금 |
| 접착장 | Au Flash 또는 Sn over Ni |
| 단열물질 | PA6T + 30% GF UL94V-0 |
| 장착형 | 뚫려진 구멍 |
| 핀 가로 절단 | 0.64mm x 0.64mm 제곱 |
분리된 핀 헤더 스트립은 전자 실험실, 대학 연구 시설, 메이커 공간,전 세계 연구개발 부서스냅 오프 기능은 설계 반복 사이에 핀 수 요구 사항이 달라지는 빠른 브레드보드 및 퍼프보드 조립을 가능하게합니다.공학 프로토타입 개발에 필수적인 요소로 만드는생산 환경에서는 분리 스트립은 산업 제어판, 전원 공급 모듈,그리고 임베디드 시스템 개발 플랫폼그들은 또한 모듈 연결이 필수적인 교육 로봇 키트 및 STEM 학습 플랫폼에서 일반적으로 사용됩니다.
포장 및 품질 보장100개의 스트립의 반 정적 PE 봉지에 표준 포장, 자동 처리용으로 선택적으로 딱딱한 튜브 포장.각 스트림은 포장하기 전에 일관성 점 점수 및 핀 정렬을 위해 개별적으로 검사됩니다.대용품 포장 옵션은 장시간 보관을 위해 건조제와 함께 500 스트립 상자를 포함합니다. 우리는 청소를 위해 절단 장착장치와 분리 도구를 제공합니다.생산 환경에서의 반복 가능한 핀 수 분리, 대용량 주문과 함께 보완 액세서리로 제공됩니다.
우리의 제조 시설은 ISO 9001:2015 인증 품질 관리 시스템으로 작동합니다. 원자재 수신에서 완성된 제품 운송에 이르기까지 포괄적인 추적성을 제공합니다.모든 생산 대량에는 통계적 프로세스 제어 모니터링이 이루어집니다., 및 적합성 문서 인증서는 요청에 따라 제공됩니다.우리는 특화된 핀 길이에 대한 유연한 사용자 정의를 제공하면서 정식 배송 요구 사항을 지원하기 위해 표준 구성의 상당한 재고를 유지기술 샘플은 자격 테스트를 위해 48 시간 이내에 제공됩니다.그리고 우리의 기술 팀은 커넥터 선택 및 PCB 레이아웃 최적화를 돕기 위해 응용 엔지니어링 지원을 제공합니다10년 이상의 커넥터 제조 경험으로우리는 대용량 생산 프로그램에 대한 경쟁력있는 가격을 유지하면서 성능 기대치를 초과하는 상호 연결 솔루션을 제공하기 위해 최선을 다하고 있습니다..
