첸젠 CNJWY 일렉트로닉스 회사
영업 및 지원:
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | CNJWY |
| 인증: | UL/SGS/ROHS/REACH |
| 모델 번호: | FH-8A1E2-02 |
| 최소 주문 수량: | 2천 |
|---|---|
| 가격: | 0.01~0.2 |
| 포장 세부 사항: | 튜브 / 트레이 / 릴 패키징 |
| 배달 시간: | 7 내지 10 일 |
| 지불 조건: | T/T, 서부 동맹, |
| 공급 능력: | 100000000pcs/월 |
| 정점: | 2.54mm x 2.54mm | 구성: | 이원적 가로열 |
|---|---|---|---|
| 정위: | 직각 (90 °) | 이용 가능한 핀 수: | 04P ~ 80P |
| 접촉 도금: | 니켈 위에 금 플래시 | 절연체 재료: | PA6T+30%GF UL94V-0 |
| 현재 등급: | 1.0 amp | 내전압: | 250V AC/DC |
| 접촉 물질: | 인청동 | 장착 유형: | 스루홀 직각 |
| 강조하다: | 2.54mm 직각 여성 헤더,골드 플래시 PA6T PCB 커넥터,홀 여성 해더 커넥터를 통하여 |
||

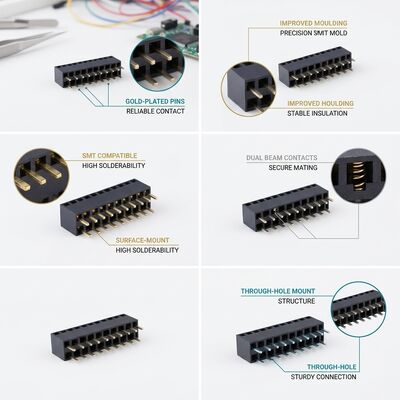

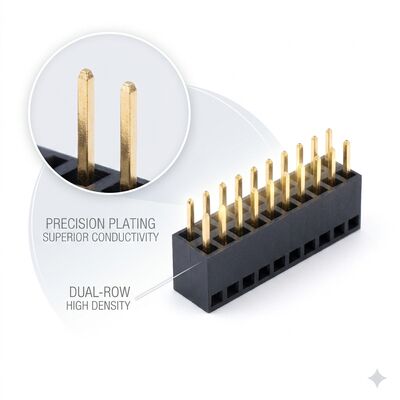

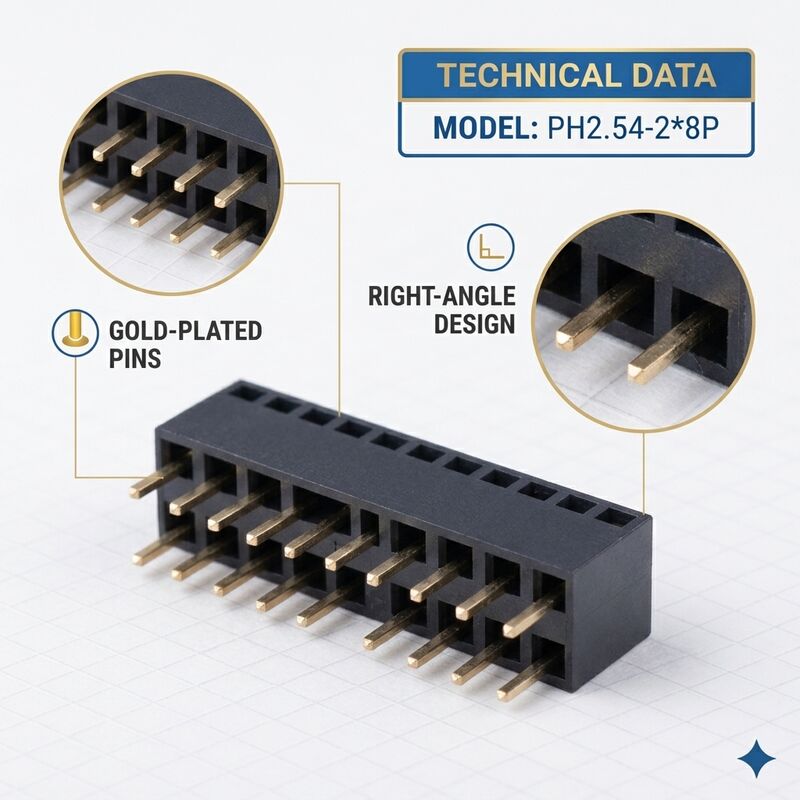

CNJWY는 고급 듀얼 라이 2.54MM 피치 오른쪽 각 여성 헤더 커넥터를 제공합니다.수직 공백이 제한된 장막 및 뒷판 구조에서 직각 PCB 결합을 용이하게하도록 설계되었습니다.직각 지향은 PCB 표면과 평행한 연결을 통해 수평 보드-투-보드 스테이킹 및 밀집 전자 포장에 필수적인 딸 카드 구성을 가능하게합니다.각 듀얼 라인 커넥터는 긴 서비스 수명을 통해 신뢰할 수있는 저저항 결합을 위해 금 플래시 접착을 가진 정밀 형식 인 광소 동지 접촉을 통합합니다.PA6T 유리 섬유로 강화 된 열 플라스틱 가구는 고온 작동 상태에서 용접과 장기적인 차원 유지 과정에서 예외적인 열 안정성을 제공합니다.04P (2x2) 에서 80P (2x40) 까지 사용할 수 있는 이중 행 구성으로, 이 커넥터 시리즈는 산업, 자동차 및 컴퓨팅 애플리케이션에서 고밀도 상호 연결 요구 사항을 해결합니다.
주요 특징| 매개 변수 | 사양 |
|---|---|
| 피치 | 2.54MM (0.1 인치) x 2.54MM Row Spacing |
| 구성 | 두 줄 |
| 방향성 | 직각 (90°) |
| 사용 가능한 핀 수 | 04P, 06P, 08P, 10P, 12P, 14P, 16P, 20P, 24P, 30P, 34P, 40P, 50P, 64P, 80P |
| 접촉물질 | 광소 금속 |
| 접착장 | 금 플래시 (Au) 가 니켈 (Ni) 보다 |
| 단열물질 | PA6T + 30% GF (UL94V-0) |
| 현재 등급 | 1접촉당 0.0 AMP |
| 접촉 저항 | 최대 20mΩ |
| 단열 저항 | 1000MΩ 최소 500V DC |
| 전압을 견딜 수 있습니다 | 250V AC/DC 1분 동안 |
| 작동 온도 | -40°C ~ +105°C |
| 삽입 힘 | 2.0N 피인당 최대 |
| 철수력 | 0.3N 피인당 최소 |
| 내구성 | 최소 300 번 짝짓기 사이클 |
| 용접기 온도 | 10초 동안 260°C |
| 폐지 | 구멍을 통해 오른쪽 앵글 솔더 |
이중 줄 직각 여성 헤더 커넥터는 제한된 수직 껍질 내에서 높은 상호 연결 밀도를 요구하는 응용 프로그램에서 우수합니다.그것은 라인 카드와 랙에 장착 된 스위치 및 라우터에서 백플레인을 연결합니다.산업 자동화 시스템은 PLC 확장 모듈, HMI 인터페이스 보드 및 분산 I/O 노드에서 이러한 커넥터를 사용합니다. 컴퓨팅 응용 프로그램은 서버 메인보드 헤더,GPU 리저 연결자동차 전자제품은 엔진 제어 장치 (ECU), 바디 제어 모듈,정보 및 엔터테인먼트 시스템환자 모니터, 진단 영상 장비 및 실험실 분석기 등 의료 기기들은 커넥터의 신뢰성 및 컴팩트한 발자국으로부터 이익을 얻습니다.추가적인 배포는 항공 우주 항공onics를 포함합니다, 해상 항법 전자, 철도 신호 시스템, 재생 에너지 인버터 제어판.
포장 및 품질 보장모든 CNJWY 이중 줄 직각 여성 헤더 커넥터는 정전 방지 보호 튜브에 포장되어 있으며, 각 튜브에는 핀 수 구성에 따라 15-45 개의 커넥터가 포함되어 있습니다.운송 도중 납 손상을 방지하기 위해 ESD 안전 선도 트레이는 높은 핀 수 변종에 사용할 수 있습니다.대용량 자동 조립 고객을 위해, 정밀 주머니 크기의 테이프 및 롤 포장품은 요청에 따라 공급 될 수 있습니다.모든 생산 롯데는 100% 핀 코플라너리티 검사를 포함하여 포괄적인 품질 검사를 받는다.CNJWY 제조 시설은 ISO9001:2015 인증 품질 관리 시스템에 따라 운영되며 모든 제품은 UL, SGS, ROHS,그리고 REACH 인증선택적인 골드 플래팅 두께, 양극화 키 옵션 및 비 표준 핀 길이를 포함한 사용자 지정 구성은 우리의 유연한 OEM 제조 서비스를 통해 지원됩니다.표준 배송은 7-10 일일 최소 주문 양 21,000개
