첸젠 CNJWY 일렉트로닉스 회사
영업 및 지원:
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | CNJWY |
| 인증: | UL/SGS/ROHS/REACH |
| 모델 번호: | FH-FBB7F-03 |
| 최소 주문 수량: | 2천 |
|---|---|
| 가격: | 0.01~0.2 |
| 포장 세부 사항: | 튜브 / 트레이 / 릴 패키징 |
| 배달 시간: | 7 내지 10 일 |
| 지불 조건: | T/T, 서부 동맹, |
| 공급 능력: | 100000000pcs/월 |
| 정점: | 1.27mm x 1.27mm | 구성: | 이원적 가로열 |
|---|---|---|---|
| 정위: | 수직(직선) | 이용 가능한 핀 수: | 04P ~ 80P |
| 접촉 도금: | 니켈 위에 금 플래시 | 절연체 재료: | PA6T+30%GF UL94V-0 |
| 현재 등급: | 1.0 amp | 내전압: | 250V AC/DC |
| 접촉 물질: | 인청동 | 장착 유형: | SMT 표면 부착 |
| 강조하다: | SMT 암 헤더 커넥터 1.27mm 피치,듀얼 로우 헤더 커넥터 골드 플래시,PA6T PCB 조립 헤더 커넥터 |
||

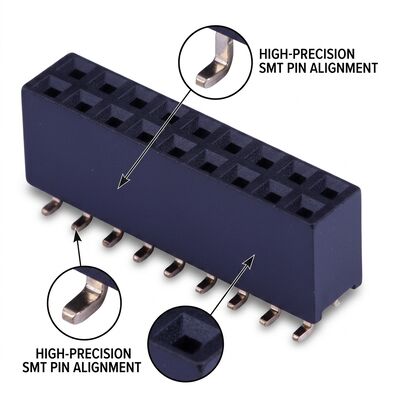

CNJWY는 고용량 자동 PCB 조립 환경에 특별히 제작된 고급 SMT 표면 마운트 1.27MM 피치 듀얼 라우 여성 헤더 커넥터를 소개합니다.27mm의 얇은 피치는 전통적인 2mm의 2 배의 상호 연결 밀도를 제공합니다..54mm 커넥터 같은 보드 발자국 내에서, PCB 부동산이 진보 된 소형 전자제품에 최적의 선택이됩니다.각 커넥터는 적외선 또는 증기 단계 재흐름 과정에서 일관된 용접 관절 형성을 위해 설계 된 정밀 평면-공평 SMT 선이 있습니다.광소 청동 접촉에 금 플래시 플래팅은 신뢰할 수있는 낮은 저항 전기 연결을 보장합니다.PA6T 고온 열 플라스틱 가구는 변형 없이 납 없는 전체 리플로우 열 프로파일을 견딜 수 있습니다.02-포지션에서 80-포지션까지의 듀얼 라인 구성은 휴대용 장치, IoT 모듈 및 컴팩트 산업 컨트롤러에서 보드-투-보드 스택링에 대한 유연한 고밀도 솔루션을 제공합니다.
주요 특징| 매개 변수 | 사양 |
|---|---|
| 피치 | 1.27MM x 1.27MM 줄 간격 |
| 구성 | 두 줄 |
| 방향성 | 수직 (직선) |
| 사용 가능한 핀 수 | 04P, 06P, 08P, 10P, 12P, 14P, 16P, 20P, 24P, 30P, 34P, 40P, 50P, 64P, 80P |
| 접촉물질 | 광소 금속 |
| 접착장 | 금 플래시 (Au) 가 니켈 (Ni) 보다 |
| 단열물질 | PA6T + 30% GF (UL94V-0) |
| 현재 등급 | 1접촉당 0.0 AMP |
| 접촉 저항 | 최대 20mΩ |
| 단열 저항 | 1000MΩ 최소 500V DC |
| 전압을 견딜 수 있습니다 | 250V AC/DC 1분 동안 |
| 작동 온도 | -40°C ~ +105°C |
| 납 융합성 | 0.10mm 최대 |
| 삽입 힘 | 1피인당 최대 0.5N |
| 철수력 | 0.2N 피인당 최소 |
| 내구성 | 최소 300 번 짝짓기 사이클 |
| 솔더 프로파일 | J-STD-020 납 없는 재흐름 호환 |
| 용접기 온도 | 260°C 최고 10초 |
| 폐지 | SMT 갈매기 날개 납 |
1.27mm 피치 SMT 여성 헤더 커넥터는 전자 산업 전반의 소형화 과제를 해결합니다. 스마트 폰, 태블릿,그리고 웨어러블 전자제품은 매우 제한된 장내에서 고밀도의 상호 연결을 위해 얇은 피치를 활용합니다사물 인터넷 (IoT) 센서 노드, 엣지 컴퓨팅 게이트웨이 및 스마트 홈 컨트롤러는 이러한 커넥터를 사용하여 모듈 PCB를 컴팩트한 형식으로 쌓습니다.휴대용 진단 도구, 및 임플란트 통신 모듈은 커넥터의 작은 발자국과 신뢰할 수있는 SMT 조립 장치의 혜택을 누립니다. 산업용 응용 프로그램은 컴팩트 PLC 확장 모듈, 원격 I / O 블록,그리고 분산 센서 인터페이스 보드추가 배치 시나리오는 드론 비행 컨트롤러, 자동차 ADAS 카메라 모듈, 고체 상태 조명 드라이버,튼튼한 보드-보드 상호 연결이 필요한 휴대용 시험 및 측정 장비.
포장 및 품질 보장CNJWY SMT 여성 헤더 커넥터는 원활한 자동 조립 통합을 위해 산업 표준 테이프 및 릴 패키지로 공급됩니다. 표준 릴 양은 500에서 2까지 다양합니다.1000개, 핀 수에 따라, 330mm 지름의 스킬로 표준 피더 메커니즘을 수용합니다. 모든 구성 요소는 건조제 및 습도 표시 카드가있는 습도 차단 가방에 포장됩니다.IPC/JEDEC J-STD-020 MSL 레벨 3 요구 사항을 충족합니다.. ESD 안전 전도성 운반 테이프는 취급 및 배치 전반에 걸쳐 부품 보호를 보장합니다. 모든 생산 롯데는 납 겹면성을 위해 자동 광 검사 (AOI) 를 받습니다.차원의 일치CNJWY 제조는 UL, SGS, ROHS 및 모든 제품 라인업에 대한 REACH 준수와 ISO9001: 2015 인증을 받았습니다.선택적인 금장 두께, 및 맞춤형 핀 구성은 OEM 엔지니어링 지원 팀을 통해 제공됩니다. 표준 배송 시간은 최소 주문량 2,000 조각으로 7-10 일입니다.
