첸젠 CNJWY 일렉트로닉스 회사
영업 및 지원:
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | CNJWY |
| 인증: | UL/SGS/ROHS/REACH |
| 모델 번호: | FH-27B78-10 |
| 최소 주문 수량: | 2천 |
|---|---|
| 가격: | 0.01~0.2 |
| 포장 세부 사항: | 튜브 / 트레이 / 릴 패키징 |
| 배달 시간: | 7 내지 10 일 |
| 지불 조건: | T/T, 서부 동맹, |
| 공급 능력: | 100000000pcs/월 |
| 정점: | 2.54mm x 2.54mm | 등급: | 자동차 / 고신뢰성 |
|---|---|---|---|
| 구성: | 이원적 가로열 | 정위: | 수직(직선) |
| 이용 가능한 핀 수: | 04P ~ 64P | 접촉 도금: | 니켈 위에 금 플래시 |
| 절연체 재료: | PA9T+30%GF UL94V-0 | 현재 등급: | 1.0 amp |
| 진동 등급: | 10G RMS 무작위 | 작동 온도: | -55°C ~ +125°C |
| 강조하다: | 자동차 암 커넥터 골드 플래시,2.54mm 듀얼 로우 암 PA9T,고진동 PCB 커넥터 IP67 |
||

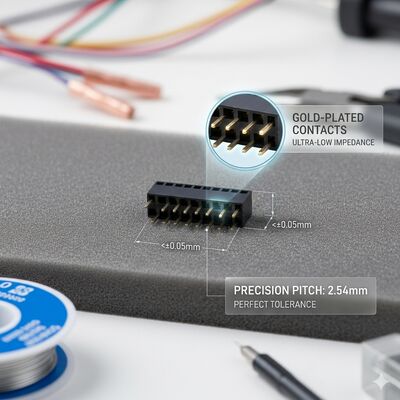

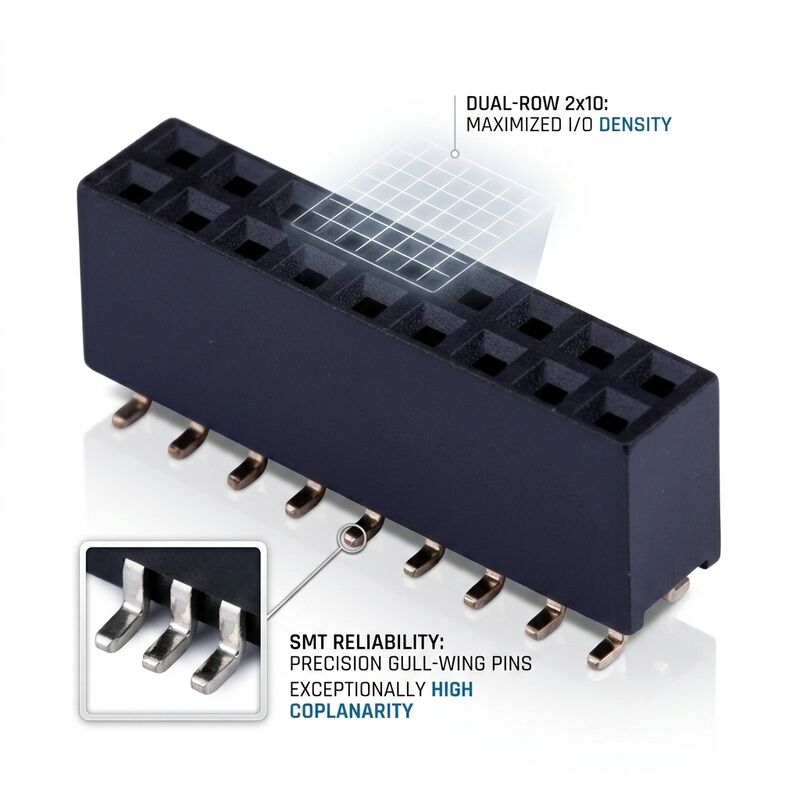

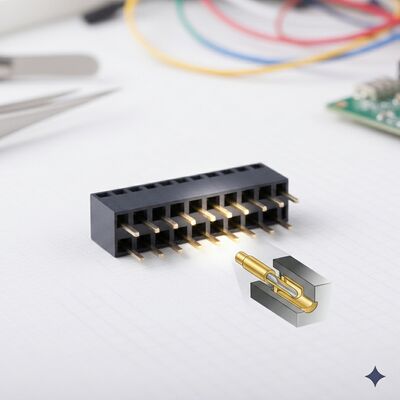

CNJWY는 최신 차량 전자 시스템의 극한의 신뢰성 요구 사항을 충족하기 위해 처음부터 설계된 자동차 등급 2.54MM 듀얼 로우 암 커넥터를 소개합니다. -55°C ~ +125°C의 연속 작동을 위해 정격된 PA9T 고온 열가소성 수지로 제작되었으며 최대 10G RMS의 자동차 진동 프로파일에 대해 검증된 이 커넥터는 승용차, 상용 트럭 및 오프로드 장비에서 발생하는 혹독한 후드 아래, 섀시 장착 및 실내 환경에서 살아남도록 설계되었습니다. 금 플래시 도금된 인청동 접점은 일반 상용 등급 커넥터에서 프리팅 부식 및 간헐적 고장을 일으키는 지속적인 열 순환, 기계적 충격 및 고주파 진동에도 불구하고 안정적인 전기 연결을 유지합니다. 강화된 솔더 테일이 있는 관통형 종단은 수년간의 차량 작동에도 납땜 조인트 피로 없이 견딜 수 있는 기계적 고정 강도를 제공합니다. 자동차 등급 솔루션으로 포지셔닝되었지만 이 커넥터의 향상된 신뢰성 특성은 철도 신호, 해양 전자 제품, 산업 로봇 및 커넥터 고장이 단순히 옵션이 아닌 모든 응용 분야에 동등하게 적합합니다.
주요 특징| 매개변수 | 사양 |
|---|---|
| 피치 | 2.54MM x 2.54MM 로우 간격 |
| 등급 | 자동차 / 고 신뢰성 |
| 구성 | 듀얼 로우 |
| 방향 | 수직 (직선) |
| 사용 가능한 핀 수 | 04P, 06P, 08P, 10P, 14P, 16P, 20P, 26P, 30P, 34P, 40P, 50P, 64P |
| 접점 재질 | 인청동 |
| 접점 도금 | 니켈(Ni) 위 금 플래시(Au) |
| 절연체 재질 | PA9T + 30% GF (UL94V-0) |
| 전류 정격 | 접점당 1.0 AMP |
| 접촉 저항 | 최대 20mΩ |
| 절연 저항 | 500V DC에서 최소 1000MΩ |
| 내전압 | 1분 동안 250V AC/DC |
| 작동 온도 | -55°C ~ +125°C |
| 진동 등급 | ISO 16750-3에 따라 10G RMS, 10Hz-2000Hz |
| 열 충격 | -55°C ~ +125°C, 1000 사이클 |
| 삽입력 | 핀당 최대 2.5N |
| 인출력 | 핀당 최소 0.4N |
| 내구성 | 최소 500 사이클 |
| 솔더 테일 | 직경 0.65mm x 길이 3.0mm |
| 솔더 온도 | 10초 동안 260°C |
| 종단 | 관통형 솔더, 강화 |
자동차 등급 암 커넥터는 최신 차량 전자 아키텍처의 신뢰성에 매우 중요합니다. 엔진 제어 장치(ECU) 및 파워트레인 제어 모듈은 센서 인터페이스, 액추에이터 드라이버 및 통신 버스 연결에 이러한 커넥터를 사용하여 고장이 차량 운행 불능 또는 배출 규정 미준수를 초래할 수 있습니다. 레이더, LiDAR 및 카메라 모듈을 포함한 첨단 운전자 지원 시스템(ADAS)은 자율 비상 제동 및 차선 유지 기능에 필수적인 센서 데이터 무결성을 유지하기 위해 진동 방지 커넥터에 의존합니다. 조명, 공조, 파워 윈도우 및 중앙 잠금 장치를 관리하는 차체 제어 모듈은 극한의 실내 온도 변화에 걸쳐 안정적인 작동을 위해 이러한 커넥터에 의존합니다. 전기차 배터리 관리 시스템(BMS)은 간헐적인 연결이 위험한 셀 불균형을 초래할 수 있는 셀 전압 모니터링 및 온도 감지 상호 연결에 자동차 등급 커넥터를 사용합니다. 인포테인먼트 시스템, 계기판 및 텔레매틱스 모듈은 직사광선으로 인한 가열에 노출되는 대시보드 환경에서 커넥터의 향상된 신뢰성으로부터 이점을 얻습니다. 자동차 외에도 철도 신호 및 열차 제어 시스템, 해양 항해 전자 장치, 풍력 터빈 피치 제어 시스템, 산업 로봇 조인트 상호 연결 및 방위 지상 차량 전자 장치는 모두 까다로운 작동 환경에서 입증된 신뢰성을 위해 자동차 등급 커넥터를 사용합니다.
포장 및 품질 보증CNJWY 자동차 등급 암 커넥터는 운송 중 접점 프리팅을 방지하기 위해 추가적인 진동 감쇠 폼 인서트가 있는 정전기 방지 보호 튜브에 포장됩니다. 각 튜브에는 핀 수에 따라 10-35개의 커넥터가 들어 있습니다. 대량 자동차 Tier-1 고객을 위해 정밀 가공된 트레이 포켓이 있는 맞춤형 반환 가능 포장 시스템을 사용하여 적시(JIT) 생산 라인 배송을 지원할 수 있습니다. 모든 포장재는 IEC 61340-5-1에 따라 자동차 산업 ESD 보호 요구 사항을 충족합니다. 모든 생산 로트는 100% 자동 광학 검사 및 삽입력, 접촉 저항(모든 위치), 유전 내압 및 고객 승인 도면에 대한 치수 검증을 위한 로트 샘플 테스트를 거칩니다. 전체 재료 인증서, 도금 두께 XRF 보고서 및 로트 추적 문서가 표준으로 제공됩니다. CNJWY 제조는 ISO9001:2015 및 IATF 16949 인증 품질 관리 시스템 하에서 운영되며 UL, SGS, ROHS 및 REACH 규정을 완전히 준수합니다. PPAP 레벨 3 제출 패키지, IMDS 재료 데이터 보고 및 자동차별 맞춤형 구성은 전담 자동차 엔지니어링 팀을 통해 지원됩니다. 표준 배송은 7-10 영업일이며 최소 주문 수량은 2,000개입니다.
