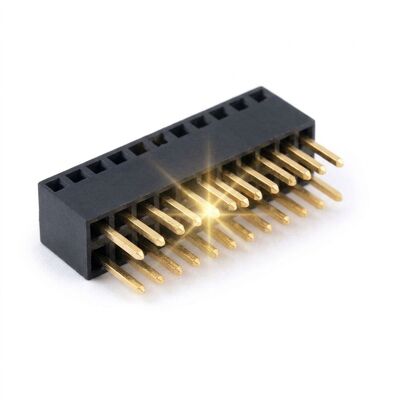

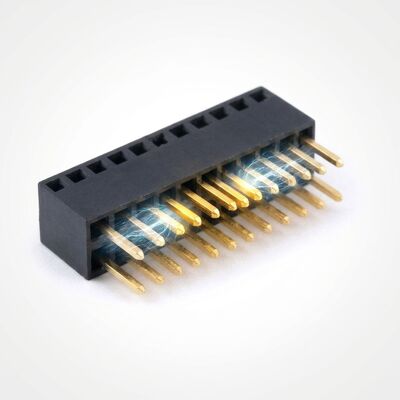

2.54mm 피치 트리플 로우 암 커넥터 3x40P 스루 홀 골드 플래시 PA6T

엣지 공간이 부족한 보드 설계는 더 큰 인클로저가 거의 필요하지 않습니다. 동일한 풋프린트에 더 많은 회로를 쌓을 수 있는 소켓이 필요합니다. 이 2.54mm 피치 트리플 로우 암 헤더는 단일 7.62mm 폭에 세 개의 평행한 접점 행을 배치하므로 120개 위치 인터페이스는 기존 듀얼 로우 소켓이 80개 위치에만 필요한 보드 영역을 차지합니다. 풋프린트는 익숙한 2.54mm 그리드 내에 유지되므로 기존 수 커넥터 핀 헤더, 점퍼 심 및 리본 어셈블리는 메이팅 측을 재설계하지 않고도 연결됩니다.

절연체는 PA6T로 성형되며, 이는 무연 리플로우에서 260°C를 견디고 반복적인 열 사이클 후에도 치수를 유지하는 고온 폴리아미드입니다. 각 인청동 접점은 니켈 언더플레이트 위에 금 플래시를 가지고 있어 어셈블리 서비스 수명 동안 접촉 저항을 20밀리옴 미만으로 유지합니다. 닫힌 2점 접점 스프링은 0.64mm 사각 포스트를 단단히 잡습니다. 이는 트리플 로우 부품에서 중요합니다. 중간 로우는 납땜 후 검사하기 가장 어렵기 때문입니다.

• 트리플 로우 밀도: 7.62mm 바디 폭에 세 개의 접점 행이 있어 동일한 길이의 듀얼 로우 소켓보다 50% 더 많은 위치를 제공합니다.
• 2.54mm 그리드 호환: 접점은 표준 2.54mm 피치에 위치하므로 헤더는 일반적인 0.64mm 사각 수 포스트 및 션트와 연결됩니다.
• 고온 PA6T 바디: UL 94V-0 절연체는 260°C 리플로우를 견디고 웨이브 솔더링 동안 치수 안정성을 유지합니다.
• 금 플래시 접점: 니켈 언더플레이트 인청동 접점은 접촉 저항을 20밀리옴 미만으로 유지하고 프레팅 부식을 방지합니다.
• 닫힌 접점 스프링: 4개의 핑거 스프링이 양면의 각 포스트를 잡고 중간 로우가 검사에서 숨겨질 때 신호 무결성을 보호합니다.
• 색상 코딩된 로우 마커: 상단 표면의 성형된 로우 인덱스는 작업자가 보드가 리플로우 오븐에 들어가기 전에 방향을 확인할 수 있도록 합니다.

트리플 로우 헤더는 제어 보드가 길이를 늘리지 않고 넓은 병렬 버스를 전달해야 하는 곳 어디에나 나타납니다. 일반적인 설치에는 96개 또는 120개의 신호를 I/O 카드와 마더보드 간에 라우팅하는 산업용 PLC 백플레인, 밀집된 로우 드라이버가 필요한 LED 디스플레이 드라이버 패널, 여러 아날로그 채널을 전달하는 계측기 프론트 엔드, 한 번의 삽입으로 전체 프로브 배열에 접촉해야 하는 테스트 픽스처가 포함됩니다. 바디 폭이 7.62mm에 불과하므로 이 부품은 휴대용 의료 기기의 메자닌 스태킹에도 적합하며, 보드 간 간격은 기존 인클로저에 의해 고정됩니다.

3 x 2에서 3 x 40 위치까지의 길이는 공통 접점 스트립으로 조립되므로 소량 주문에 공구 비용이 전가되지 않습니다. 요청 시 0.38, 0.76 또는 1.27 마이크로미터의 선택적 금 두께를 공급할 수 있으며, 비용에 민감한 프로그램의 경우 절연체를 PA9T 또는 PBT로 변경할 수 있으며, 메이팅 측에 단일 방향이 필요한 경우 바디에 로케이팅 보스 또는 극성 키를 성형할 수 있습니다. 당사의 엔지니어링 팀은 완전한 3D 모델과 권장 PCB 랜드 패턴을 파일에 보관하고 사용자 정의 풋프린트에 대한 도면 승인을 영업일 기준 2일 이내에 반환합니다.

각 헤더는 1000개 단위로 정전기 방지 차폐 백에 계수되며 건조제와 습도 표시기가 포함됩니다. 그런 다음 백은 CNJWY 중립 라벨이 부착된 수출 등급 골판지 상자에 포장되며, 핀 필드는 성형 폼 인서트로 보호되어 어떤 접점도 상자 벽에 닿지 않도록 합니다. 상자 총 중량은 15kg 미만으로 유지되어 수동 취급이 국제 항공 화물 제한 내에 있도록 하며, 해상 운송을 위한 팔레트 적재는 습도 제어를 위해 스트레치 랩 및 스트랩 처리됩니다. 유통 고객을 위해 사용자 정의 바코드 라벨, 자체 브랜드 상자 및 낙하 테스트 내부 포장이 가능합니다. 모든 배치에는 동일한 생산 로트에서 가져온 치수 보고서, 도금 두께 인증서 및 RoHS 선언이 첨부됩니다.
