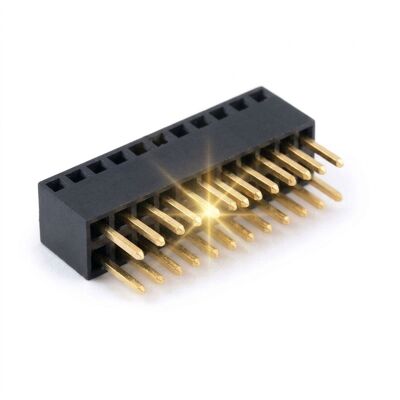

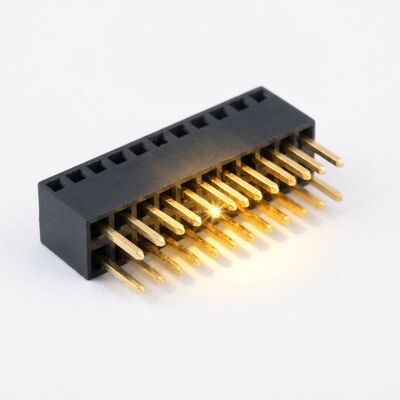

2.54mm 피치 듀얼 로우 엘리베이티드 15mm 암 헤더 커넥터 롱 레그 스태킹 소켓

일부 보드는 서로 가까이 놓을 수 없습니다. 디스플레이는 뒤쪽에 공기가 필요하고, 전력단은 방열판을 위한 공간이 필요하거나, 딸 카드에 메인보드의 높은 전해 커패시터가 있어야 합니다. 이 15mm 높이의 확장 솔더 다리가 있는 2.54mm 듀얼 로우 암 헤더는 이 문제를 해결하며, 설계자가 커넥터에서 보드 간 간격을 설정할 수 있도록 하여 스탠드오프와 두 번째 조립 단계를 추가하지 않아도 됩니다.

절연체는 표준 암 헤더와 동일한 2.54mm 접점 그리드를 유지하지만, 몸체를 높고 리브가 있는 타워로 성형합니다. 수직 리브는 짝짓기 헤더가 비스듬히 삽입될 때 구부러지지 않도록 타워를 강화하며, 확장된 접점 테일은 1.6mm 보드를 통과하고 아래쪽에 완전한 솔더 필렛을 남길 만큼 충분히 깁니다. 니켈 위에 금 플래시는 접점 인터페이스를 안정적으로 유지하는 동시에 높은 몸체는 깊은 스택의 기계적 지렛대를 흡수합니다.

• 15mm 스태킹 높이: 성형된 15mm 타워는 스탠드오프 없이 보드 간 간격을 고정하여 보드 쌍당 하나의 조립 단계를 절약합니다.
• 리브 타워 형상: 수직 리브는 확장된 몸체를 강화하여 비스듬히 삽입해도 접점 필드가 구부러지지 않습니다.
• 확장된 3mm 솔더 다리: 긴 테일은 1.6mm 보드에 완전한 필렛을 남기고 웨이브 공정에서 아래쪽에서 솔더링이 가능합니다.
• 전체 2.54mm 그리드: 접점은 표준 피치를 유지하므로 일반적인 듀얼 로우 수 헤더와 짝을 이룹니다.
• 니켈 위에 금 플래시: 니켈 언더플레이팅은 접점 저항을 낮게 유지하고 구리가 금층으로 이동하는 것을 방지합니다.
• 일관된 삽입력: 균형 잡힌 접점 스프링은 40개 스택도 프레스 없이 손으로 삽입할 수 있음을 의미합니다.

확장 소켓은 보드 스태킹의 조용한 작업 말입니다. 계기판에서 LCD 및 OLED 드라이버 보드를 메인 로직 보드 위에 고정하고, 통신 모듈을 전원 공급 장치의 자석에서 떼어내고, RF 딸 카드를 노이즈가 많은 디지털 접지면에서 분리합니다. LED 조명 제어에서는 드라이버 보드를 들어 올려 두 PCB 사이에 공기가 통하도록 합니다. 산업용 인클로저는 황동 스탠드오프 대신 이를 사용하는데, 커넥터가 하나의 배치로 간격과 전기 연결을 모두 수행하여 조립 시간을 단축하고 라인에서 고정 작업을 제거하기 때문입니다.

5.0, 8.5, 11.0, 15.0 및 20.0mm의 본체 높이는 모두 동일한 인서트 제품군에서 생산되므로, 더 높은 스택으로 설계를 전환해도 PCB 풋프린트가 변경되지 않습니다. 두꺼운 백플레인을 위해 솔더 테일을 4.0mm로 연장하고, 픽앤플레이스 정렬을 위한 로케이팅 페그를 성형하고, 짝짓기 헤더를 한 방향으로만 삽입할 수 있도록 극성 벽을 추가할 수 있습니다. 대량 생산 프로그램의 경우 절연체를 PA9T로 이동하여 보드가 두 번째 리플로우를 통과하도록 하고, 비용을 제어하기 위해 짝짓기 영역에만 0.38마이크론 선택적 금을 접점에 공급할 수 있습니다.

스태킹 소켓은 1000개 단위의 정전기 방지 백에 포장되며, 높은 몸체는 성형 트레이에 내장되어 타워가 위쪽 상자의 무게를 지탱하지 않도록 합니다. 각 백에는 건조제와 습도 표시 카드가 포함되어 있습니다. 수출용 상자는 15kg의 총 중량으로 등급이 매겨지고, CNJWY 중립 라벨이 인쇄되며, 변조 방지 테이프로 밀봉됩니다. 해상 운송의 경우 수축 포장된 스택을 팔레트에 적재하고 가장자리 보호대를 사용하여 습한 컨테이너에서 하중으로 인한 타워 변형을 방지합니다. 맞춤형 상자 인쇄, 자체 브랜드 라벨 및 바코드 내부 백을 사용할 수 있으며, 모든 로트는 샘플링된 5개 부품의 실제 본체 높이를 기록하는 높이 게이지 보고서와 함께 배송됩니다.
