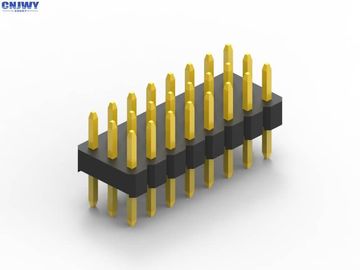

내구성 있는 남성 헤더 핀, 듀얼 롤 핀 헤더 고 단열 저항

남성 핀 헤더 커넥터 PCBA 산업에 적용 된 세 줄 DIP 유형

PCB 커넥터란 무엇인가요?

인쇄 회로 보드 커넥터 (PCB 커넥터) 는 PCB에 장착된 연결 시스템이다. 일반적으로 PCB 커넥터는 하나의 PCB에서 다른 PCB로 신호 또는 전력을 전송하는 데 사용됩니다.또는 장비 구성의 다른 소스에서 PCB로 또는 PCB에서그들은 PCB가 서로 단단히 연결되지 않고 생산 과정에서 나중에 조립 될 수 있기 때문에 제조를위한 설계의 쉬운 방법을 제공합니다.

PCB 커넥터 방향

용어 PCB 커넥터 (PCB Connector) 는 일반적으로 직사각형 레이아웃의 기본 멀티핀 연결 시스템을 의미합니다.PCB 커넥터의 짝짓기 쌍은 보드에서 보드 또는 케이블에서 보드 (wayable-to-board) 를 위한 것입니다보드-투-보드 레이아웃은 PCB 연결 방향의 범위를 줄 수 있습니다. 모두 90도 인크림에 기반합니다.

• 평행 또는 중간 ∙ 둘 다 수직으로 연결된다.
• 90도, 오른쪽 각, 모보드와 딸보드 ∙ 한 개의 커넥터는 수직, 한 개의 커넥터는 수평
• 180도, 코플라너, 엣지에서 엣지까지 두 커넥터 모두 수평 방향입니다.

PCB 커넥터의 다른 이름

PCB 커넥터는 PCB 인터커넥트 제품으로 알려져 있습니다. 연결의 두 쪽에 대해서도 특정 용어가 사용됩니다. 남성 PCB 커넥터는 종종 핀 헤더로 불립니다.그들은 단지 나뭇가지의 줄일 뿐이라여성 PCB 커넥터는 소켓, 수신기, 또는 심지어 (미미하게) 헤더 수신기라고 불릴 수 있습니다.

왜 CNJWY 를 선택 합니까?

자동 생산

80% 이상의 CNJWY 제품은 자동 조립 라인을 통해 만들어집니다. 지능이 점점 더 널리 사용됨에 따라, 우리는 단지 시대의 발전에 적응 할 수 있습니다.그래서 우리는 우리의 고객에게 가장 적합한 제품을 제공할 수 있습니다.

배송 시간

모든 고객은 독특합니다. 그래서 우리는 고객이 제공하는 모든 기회를 소중히 여기기 위해 모든 배달을 시간 내에 해야 합니다.

가치 를 창출 하라

사업은 긴 여정과 같습니다. 가치는 길 위의 견해입니다. 고객을위한 가치를 만드는 것은 상호 이익이 우리의 목표이기 때문에 회사에 가치를 만드는 것입니다.

즉각적 인 반응

모든 사람들이 가끔씩 곤경에 빠질 수 있습니다. 일시간과 마찬가지로요. 즉각적인 반응은 고객들이 당분간 겪는 문제를 해결할 수 있습니다.

사양:

1발사:2.00mm ((0.079')

2커넥터 이름: PCB 커넥터/핀 헤더

3단열물질: PA6T UL 94-V0

4접촉 재료: 구리 합금

5장착형: 구멍을 통해

6줄 번호: 세 줄

7연락 끝: 금 위 니켈

8종료: 솔더

9색상: 검정색

10현재 등급:1.0 AMP

11전압: 500V AC/DC

12접촉 저항: 20mΩ 최대

13연결 모양: 정사각형 핀

14. 핀 길이: 사용자 정의

15핀 사용 가능: 2 핀에서 80 핀

우리 서비스:

1우리의 목표는 소싱 커넥터를 쉽게 만드는 것입니다.

2우리는 24시간 이내에 귀하의 문의에 응답합니다. 온라인 문의는 환영합니다.

3. 우리는 OEM, ODM 서비스를 제공, 요청된 특별한 커넥터의 어떤, 우리는 당신을 위해 새로운 곰팡이를 만들려고 하지만 곰팡이 비용은 각각 절반입니다.

4. 20pcs 무료 샘플, 반복 주문 고객을 위해, 우리는 필요한 경우 프로토타입 프로젝트에 20pcs 샘플을 제공할 것입니다.

5우리의 사업은 단지 연결기 공급에 관한 것이 아니라 약속을 이행하는 것입니다.

제품 사용:

남성 핀 헤더 자동차, 의료 장비, 컴퓨터 등과 같은 다양한 산업에서 널리 사용됩니다. 아래 그림은 응용 시나리오입니다. 그림은 한계입니다.더 자세한 내용은 우리의 판매 팀과 직접 연락할 수 있습니다
